Popis úsporného opatřeníTmavé plynové zářiče
Tmavé
plynové zářiče dodávají
potřebný výkon spalováním zemního plynu (případně propan butanu). Spalování je
prováděno v hořácích umístěných v řídící skříni. Z řídící skříně
jsou spaliny vedeny do trubic, které jsou opatřeny reflexními zákryty. Jedná se o tzv. spotřebiče typu C.
Povrchová teplota trubice je od cca 500°C do 180°C, vyšší teplota je u vstupu
spalin do trubice, nižší analogicky na výstupu spalin. Při výše uvedených
teplotách dosahují tmavé plynové zářiče nejvyšší účinnosti využití plynu.
Zářiče se zavěšují pod strop nebo šikmo (značný pokles účinnosti) na stěny
vytápěného prostoru. Výška zavěšení těchto panelů je vhodná do 6-ti metrů. Umístění
panelů je nutno vždy konzultovat s projektantem či specializovanou firmou,
jelikož musí být zajištěna rovnoměrnost vytápění v celé pracovní oblasti. Spaliny
jsou odváděny mimo vytápěný objekt (nejčastěji je vytvořen prostup do střechy).
Před započetím návrhu je nutno ověřit, zda je možné pro vytápění objektu použít
plynové zářiče vzhledem k požárnímu požadavku objektu (nehořlavé a

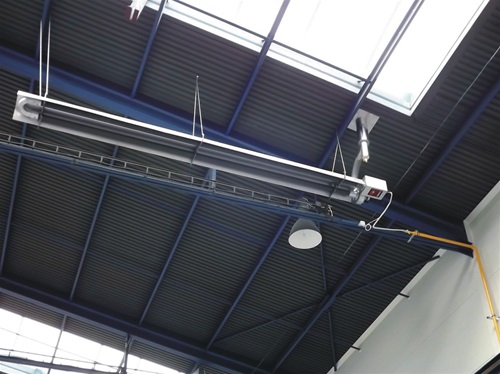

nevýbušné prostředí). Hlavní části tmavého zářiče jsou patrné
z ilustrativního fota.
tmavý plynový zářič
Měrné ceny, úspory, návratnostiposlední editace 20.9.2018
|
Orientační
měrné náklady
|
cca
1300 - 2800 Kč/kW (bez odkouření, montáže a přípojky plynu). např. menší 10 kW stojí cca 28 000 Kč/ks (2800 Kč/kW). Větších výkonů nad 40 kW cena klesá na hranici 1000-1300 Kč/kW. Naopak malé zářiče kolem 5-7 kW pak stojí cca 5000 Kč/kW. Ostatní náklady: Komíny provedení turbo cca 10 000 Kč/zářič Montáž
zářiče 12 - 15 000 Kč/ks
Přívod plynu cca 10 - 15 000 Kč/ks Regulace 10 - 15 000 Kč/ks
|
|
Úspora
komodity lokální (globální)
|
Elektřina,
CZT (SZTE), či jiné palivo, které zářiče nahrazují
|
|
běžná
návratnost instalace
|
Nelze
jednoduše určit proti jakému systému
|
|
Na
čem závisí návratnost
|
Návratnost
závisí především na ceně plynu a taktéž na velikosti instalovaného výkonu,
lze snížit měrnou cenu díky sloučení regulace a odkouření
|
|
Vlastní
spotřeba
|
Součástí
jsou komponenty spotřebovávající elektrickou energii (ventilátor, hořák)
|
|
Provozní
náklady
|
Cena za m3 plynu je cca 9 Kč/m3 = cca 0,8-0,9 Kč/kWh
(Praha 02. 05. 2018), Nutno vždy ale zažádat o konkrétní nabídku.
Průměrná cena energie z kondenzačního kotle při nízkoteplotním režimu cca
1,2-1,3 Kč/kWh.
|
|
Provozní
náklady ostatní
|
Nutné
revize plynu, kouřovodu, výměna spalinového ventilátoru
|
|
Běžná
účinnost
|
účinnost se uvádí u zářičů buť kooficientem RF (sálavý podíl), která je do 80% nebo koeficientem ETAS (sezonní energetická účinnost) , která musí být minimálně 74% u tmavých zářičů (85% pak u světlých zářičů)
|
Spočtěte si samiposlední editace 3.5.2018
Pro tento typ vytápění nelze jednoduše spočítat investice, potažmo
provozní náklady, jelikož do výpočtu vstupuje mnoho parametrů. Provozní náklady
se mění pouze dle spotřeby plynu. Do investičních nákladů ale vstupuje i
vybudování rozvodu plynu, plynovodní přípojky a odkouření
Výhody, nevýhody, mýtyposlední editace 13.9.2018
 |  |
|
Silné stránky
- Prostorové nároky na umístění technologie
jsou pouze v prostoru stropu
- Nižší spotřeba oproti teplovzdušnému
vytápění hal
- Zónové vytápění
- Plný výkon do 20-ti minut
- Od 01.01.2018 vstoupí v platnost směrnice EU 2009/125 / EC, známá také jako ErP nebo směrnice o ekodesignu. Všichni výrobci světlých a tmavých infrazářičů a horkovzdušných jednotek musí uvádět hodnotu sezónní účinnosti (ETAS) u svých výrobků při distribuci a prodeji v rámci evropského jednotného trhu. Veškeré výrobky, které nesplňují minimální požadavky, nesmějí být od 1.1.2018 prodávány. Na trhu se tedy už nemohou objevit nekvalitní výrobky.
|
Slabé stránky
- Plynovodní přípojka – zjištění kapacity
- Teplo se vyrábí z neobnovitelných
zdrojů
- Vysoká teplota – negativní působení na
materiály v okolí zářiče
- Při špatném návrhu nerovnoměrné rozdělení
teplot v pobytovém prostoru
- Zajištění spalovacího vzduchu
- Nesmí být použito v hořlavém a výbušném
prostředí dle požárního požadavku
- Umístění panelů – dle přesného návrhu
- Váha zářiče
- Růst ceny plynu
- Nelze jednoduše změnit typ výroby v hale či skladovaných materiálů (z důvodu použití sálavého systému). Při
změně užití haly je třeba posoudit / upravit i způsob vytápění či polohy zářičů.
|
|
Příležitosti
- Dotační příspěvek od státu do roku 2021 (viz
dotace u jednotlivé kategorie)
|
Mýty
- Mýtem je, že lze plynové zářiče instalovat do každého provozu. Limitovaná je výška (vzdálenost) od pobytu osob, kdy na plochu temene hlavy nesmí dopadnou více jak 200 W/m2
|
Související úsporné opatření
Specifika pro jednotlivé sektory budov a dotační potenciálposlední editace 3.5.2018
Termíny a definice
| Nejpoužívanější pojmy | popis | jednotka |
|---|
| NTL | Nízkotlaký plynovod | |
| Regulátor tlaku plynu | Regulace plynu ze STL (VTL) na nižší tlak, nejčastěji NTL | |
| Sálavé teplo | Působí přímo, na rozdíl od proudění, při němž je místnost ohřívána cirkulací vzduchu. Získává se z kachlových kamen, hypokaustickým nebo podlahovým vytápěním. | |
| Spotřebiče typu B | Do této skupiny jsou zahrnuty všechny spotřebiče, které odebírají spalovací vzduch s místnosti, ve které jsou instalovány a spaliny vzniklé hořením a jsou odváděny mimo tuto místnost. U typu B (například plynové průtokové ohřívače vody, topidla waw) musí být zajištěn dostatečný přívod spalovacího vzduchu a to nejméně 1,6 m3/1 kW tepelného výkonu spotřebiče. | |
| STL | Středotlaký plynovod | |
| VTL | Vysokotlaký plynovod | |
Referenceposlední editace 13.9.2018
Externí články, publikaceposlední editace 13.9.2018
Odborný garant a administrátor editací: Ing. Petr Kotek, Ph.D. - [
napsat soukromou zprávu]
Autor: Ing. Jakub Dvořák
