Popis úsporného opatřeníZasklení Heat Mirror
Heat mirror je obchodní značka, která se v ČR stala synonymem
pro dvojsklo s vloženou jednou či vícero speciálních plastových fólií. Hlavním nositelem vlastností systému zasklení je fólie Heat Mirror, polyesterová, jednostranně či oboustranně pokovená fólie, která je průhledná pro viditelné světlo, ale odráží definovaně (dle typu) tepelné a veškeré ultrafialové záření. Tato vlastnost je získána díky vakuově naneseným vícenásobným vrstvám oxidů india a stříbra, které interagují s elektromagnetickým zářením příslušných vlnových délek, tzn. propouštějí jej nebo odrážejí.
Mezi vnější a vnitřní sklo je napnuta folie Heat Mirror, která vytváří dvě nezávislé izolační komory, které mohou být místo vzduchem naplněny inertním plynem pro zlepšení izolační schopnosti systému. U tzv. superskel jsou ve dvojskle napnuty dvě fólie a vzniká 3-komorový systém. Pro zasklení s fólií Heat Mirror lze použít jakýkoliv typ skel dle požadavků spotřebitele, tedy sklo laminované, protihlukové, tvrzené atd.
Dvojsklo s vnitřní tepeně izolační folii Heat Mirror
Měrné ceny, úspory, návratnostiposlední editace 30.8.2018
|
Orientační
měrné náklady
|
2000
- 4000 Kč/m2
|
|
Úspora
komodity
|
Na vytápění
a pokud je objekt klimatizován, dochází i k úspoře na chlazení díky
nižší solární propustnosti g=0,2-0,3 (-)
|
Spočtěte si samiposlední editace 25.4.2018
Efekt folie Heat Mirror nelze jednoduše vypočítat a zjednodušená kalkulačka není k dispozici.
Výhody, nevýhody, mýtyposlední editace 30.8.2018
|
Silné stránky
Ušetříte na dodané energii jak na
vytápění, tak v případě klimatizovaných budov na chlazení V případě potřeby můžete
eliminovat pronikání UV záření do místnosti Vhodným
návrhem skla je možné získat sklo o hmotnosti stejné, jako má běžné dvojsklo,
avšak s vlastnostmi trojskel, čtyřskel či víceskel.
|
Slabé stránky
- Skla mají kovové rámečky, což
zvyšuje tepelný most po obvodě a nižší povrchovou teplotu v tomto místě
- Mýtem je, že přes sklad heat mirror
není vidět a sklo je jako zrcadlo. Pokovenou vrstvu takřka není okem vidět
- Nekvalitní levná okna s tímto druhem pokovení mohou časem ztrácet svojí vlastnost a vrstva „heat mirroru“ se v okně tzv. „vlní/krabatí“. Viz http://www.znalecnasklo.cz/portfolio/zvlneni-heat-mirror-folie/
|
|
Příležitosti
- Lze získat dotace na výměnu
otvorových výplní viz specifika pro jednotlivé sektory
|
Mýty
- Mýtem je, že přes heat mirror folii není vidět.
|
Související úsporné opatřeníposlední editace 25.4.2018
Specifika pro jednotlivé sektory budov a dotační potenciálposlední editace 10.7.2018
|
Rodinné domy
|
dotace na zateplování v rámci
Nové zelené úsporám
|
|
Bytové domy
|
dotace na zateplování v rámci Nové
zelené úsporám či IROP
|
|
Školská zařízení
|
dotace na úspory energie
v rámci OPŽP
|
|
Administrativní budovy
|
dotace na úspory energie v rámci
OPPIK
|
|
Obchodní centra
|
dotace na úspory energie v rámci
OPPIK
|
|
Sklady
|
dotace na úspory energie v rámci
OPPIK
|
|
Výrobní podnik
|
dotace na úspory energie v rámci
OPPIK
|
Termíny a definice
| Nejpoužívanější pojmy | popis | jednotka |
|---|
| Dvojité zasklení | Sestává ze dvou jednoduchých skleněných tabulí za sebou. | |
| g | Solární tepelná propustnost. Hodnoty v rozmezí 0-1. Čím vyšší číslem tím více propouští sluneční záření. | (-) |
| Heat mirror | Jedná se o speciální technologii výroby zasklení, kdy je ve výrobě mezi 2 skla natažena jedna či více plastových membrán, které mají předem definované vlastnosti stínící různé druhy záření. Zároveň dochází ke zvýšení počtu plynových dutin ve skle, což vede k dalšímu snížení prostupnosti teplem. | |
| Trojsklo | Zasklení s třemi tabulkami skla. Mezi tabulkami je vzácný plyn (argon, krypton). Nevýhodou trojskla může být větší zátěž pro kování (přibližně o 10 kg/m2) | |
| UN | Požadovaná hodnota součinitele prostupu tepla | W/(m2·K) |
| Urec | Doporučená hodnota součinitele prostupu tepla | W/(m2·K) |
| Uf | Součinitel prostupu tepla rámu | W/(m2·K) |
| Ug | Součinitel prostupu tepla zasklení | W/(m2·K) |
| Uw | Součinitel prostupu tepla okna | W/(m2·K) |
Detailní popis úsporného opatřeníposlední editace 10.7.2018

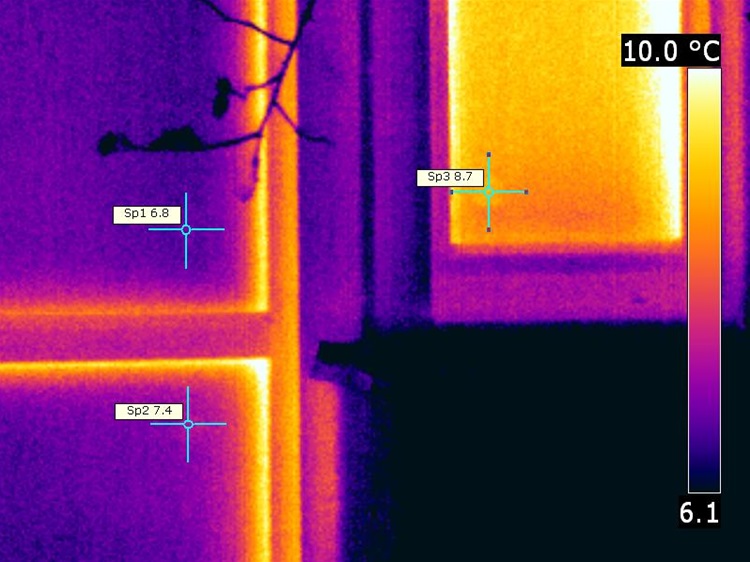

Na obrázku je termogram (tepelný záznam termokamerou)
3 druhů zasklení. Vpravo je dvojsklo bez pokovení, tedy souč. prostupu tepla Ug = 2,5 W/(m2.K), vlevo
nahoře je zasklení Heat mirror o Ug
= 0,8 W/(m2.K) a vlevo dole pak Heat mirror o Ug = 0,6 W/(m2.K)
Referenceposlední editace 10.7.2018
Externí články, publikaceposlední editace 25.4.2018
Autor, Odborný garant a administrátor editací:
Ing. Petr Kotek, Ph.D. - [
napsat soukromou zprávu]
